Portabelt ekkolodd 6.0


Trofaste følgere vet at vi i Team Colibri gjerne fordyper oss i marin elektronikk, og med egen båt som plattform er det en interesse som er enkel å forfølge. Uten ens egen perle må man derimot lage seg en portabel plattform, og her ser vi på Eriks sjette versjon av det siden bloggen ble startet i 2011.


Versjon 6.0 med Garmin Gpsmap 8410xsv

Som ingressen sier er dette min sjette variant av portabelt ekkolodd. For min del er en portabel løsning noe jeg bruker ofte, både til isfiske og når jeg befinner meg i båter uten den elektronikken jeg ønsker å bruke. Men siden jeg tester en hel del marin elektronikk gjennom sesongen, ting som ikke nødvendigvis skal monteres fast i båten min, bruker jeg løsningen også i min egen båt.

Før vi gyver løs på den siste inkarnasjonen, skal vi ta en kort gjennomgang av tidligere løsninger for å se hva jeg ikke var helt fornøyd med på disse, og som derfor er forsøkt forbedret i versjon 6.0.

Min portable historikk.

1.0 ble laget i 2015 og var veldig lik 6.0, bare i mindre skala. 1.0 er fortsatt i bruk og fungerer veldig bra i all sin enkelthet.

Portabelt ekkolodd 1.0

Du kan lese mer om 1.0 i DENNE artikkelen. Skal du ha en enklere løsning for et lite ekkolodd er denne god som gull, begrensingen ligger nettopp i kassens størrelse som igjen begrenser batteristørrelse og -type og dermed både hvor stor skjerm man kan bruke og eventuelt annet utstyr som feks en USB-lader. Siden boksen ble laget har den vært tilnærmet uendret, jeg har bare satt inn et lite display med batteriovervåkning så jeg kan følge med på GEL-batteriet jeg bruker i den.

Versjon 2.0 kom på plass våren 2016 i forbindelse med logging av Semsvannet i Asker. Versjon 1.0 ble også brukt under dette prosjektet, men siden vi skulle ha to båter måtte jeg lage en vri for den andre båten også.

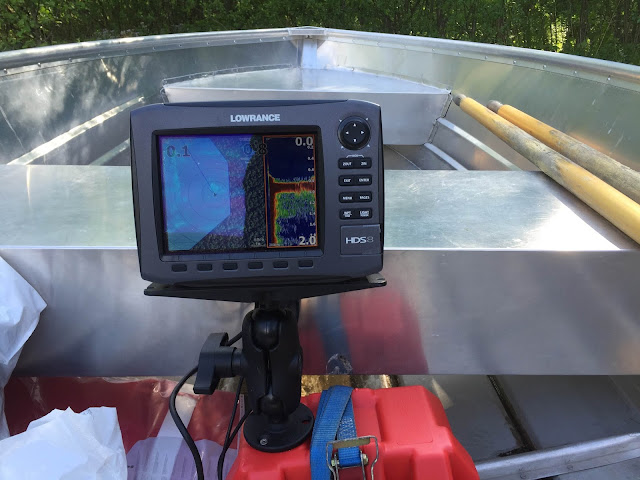

Versjon 2.0 i all sin enkelhet.

Artikkelen om logging av Semsvannet finner du HER. Ulempen med 2.0 var at kassen ikke var stabil nok for et stort ekkolodd, og måtte derfor sikres med stropper mot en tofte for å ikke tippe over under bruk. Den gjorde dog nytten for prosjektet, selv om den ble pensjonert umiddelbart etter.

Versjon 3.0 kom til verden i 2017 i forbindelse med innkjøp av en liten aluminiumsjolle av typen Alumarine 10 og fikk det interne kallenavnet "Pandoras eske" siden jeg holdt på å skjære av meg en finger da jeg skulle skjære hull til hovedstrømsbryteren.

Pandoras eske

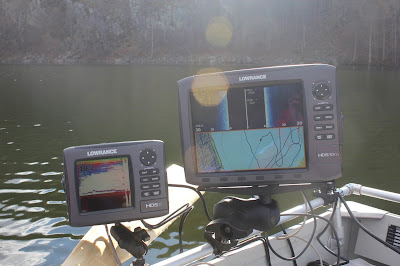

To HDS Gen 2 drevet fra Pandoras eske.

Denne varianten var veldig avansert, bygget spesifikt for jolla den skulle sitte i og Lowrance HDS Gen 2. Derfor hadde den to moduler i seg, moduler som med moderne varianter av ekkolodd er unødvendige. Dette ga mulighet til like avansert oppsett for marin elektronikk som i den store båten, men gjorde oppsettet mindre versatilt mot bruk andre steder (som ved isfiske) og mindre portabelt. Du kan lese mer om Pandoras eske i DENNE artikkelen.

Versjon 4.0 kom også i 2017, i forbindelse med testing av Deeper Pro+.

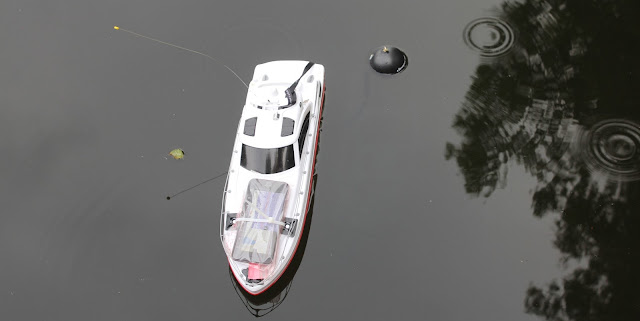

Radiostyrt båt og Deeper.

Deeper er ultra-transportabelt og en glimrende løsning for alle som vil ha med et ekkolodd, men ikke styre med mer enn strengt tatt nødvendig. Vår fullstendige test av Deeper Pro+ kan du lese i DENNE artikkelen. Artikkelen om bruk av Deeper med radiostyrt båt finner du HER.

Versjon 5.0 kom i 2018 i form av testing av Lowrance FishHunter.

Lowrance FisHunter

Fullstendig test av FisHunter kan du lese i DENNE artikkelen, som også sammenlikner FisHunter og Deeper.

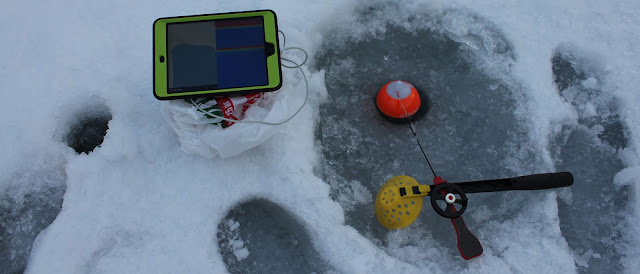

Felles for både Deeper og FisHunter er at de er ultra-transportable. Det gir store fordeler, men også noen ulemper.

Lowrance FisHunter og Deeper

Batterikapasitet på både "kulen" og mobil/ nettbrett er nok den største ulempen med tanke på den typiske bruken. Men nerden i meg vil ha mulighet til å bruke de samme dybdekartene som i båten, USB-lader for mobilen og ekkoloddgiver etter eget ønske. Deeper er stadig med på de korte turene, og ved veldig mobilt isfiske der jeg flytter meg mye rundt. Men jeg vil ha mer av alt det gode, og det leder oss til portabelt ekkolodd versjon 6.0:

Versjon 6.0 "in the making".

Før man setter i gang er det lurt å sette seg ned og tenke gjennom hva man vil oppnå, og hva man vil unngå. Skal man bruke en liten skjerm og sjelden holder på mer enn en dag før man lader batteriet, klarer man seg med et lite batteri. Da klarer man seg igjen med en mindre kasse (eller veske) og kan gjerne se på ferdige løsninger slik som disse pakkene fra Lowrance og Garmin, hvor man kan bruke ekkoloddet man har fra før.

Garmin ice fishing kit (foto; garmin.com)

Lowrance ice fishing kit (foto; lowrance.com)

Man kan selvfølgelig modifisere disse pakkeløsningene litt også, koble på en USB-lader for mobilen eller skifte til et større batteri etc. Men siden jeg liker å lage ting fra bunnen av er det der vi starter.

Mitt utgangspunkt var:

  • Stor nok kasse til å kunne bruke mitt LiFePo4 60Ah batteri.
  • Stabil nok kasse til skjermer opp til 12 tommer.
  • Plass til hovedstrømsbryter.
  • Plass til USB-lader.
  • Plass til display for batteriovervåkning
  • Solid lokk for diverse fester.

Jeg startet med å sjekke yttermål på det største batteriet jeg har tenkt å bruke. Her er særlig høyden viktig, selv om batteritypene jeg kommer til å benytte også kan ligge dersom det skulle være vanskelig å finne en kasse som var høy nok. Husk å beregne plass til polsko og kabler på toppen av batteriet også. Så ble det en runde til Biltema, Clas Ohlson og Jula med målebånd i baklommen for å se an utvalget. Jeg endte med å brukte en kasse fra Jula.

Stanley-kasse fra Jula.

Kassen var ikke billig, men siden jeg hadde alt annet jeg trengte liggende fra før (delvis fra demonteringen av Pandoras eske etter at Alumarinen ble solgt høsten 2018) ble totalkostnaden ikke så gal. Men skal du kopiere det jeg har gjort her uten å ha et "reservedelslager" å ta av, så koster dette noen kroner. Batteriet alene koster rundt 4000, med BlueSea hovedstrømsbryter, ledninger, diverse koblinger, RAM-fester, strips, stripsfester, kabelsko og ledninger nærmer jeg meg 7000 for totalen. Jeg vurderte om jeg skulle sette inn et BlueSea sikringspanel også, men droppet det og gikk for sikringsholdere rett på ledningene i steden.

Med kassen i hus startet en liten tankeprosess for å fastslå hvor de ulike tingene jeg vil ha i kassen skal. Noen ting er gitt:

  • Batteriet må stå inntill en vegg så det er lett å sikre det med en stropp.
  • Festet for HDSen må stå så midt på lokket som mulig for optimal stabilitet.
  • Hovedstrømsbryteren må være enkel å betjene, og det må være praktisk gjennomførbart å dra alle positive ledninger til den.
  • USB-laderen bør plasseres så langt fra strømledningen til ekkoloddet som mulig for å minimere eventuell støy.
  • Shunten til batteriovervåkningen må plasseres så det er enkelt å dra alle negative ledninger til den.
I den prosessen blir det nødvendigvis litt prøving og feiling, men det er lurt å bruke litt tid på dette før man begynner å lage hull i kassen. "Measure twice, cut once. Measure once, cut twice."

Med en god plan for kassens layout gjenstod litt testing med begge batteriene jeg vil bruke så jeg er sikker på at ledningene mellom hovedstrømsbryter, batteri og shunt er lange nok, og så begynte jeg på toppen. På toppen skulle jeg ha tre RAM-kuler, en i D-størrelsen og to i B-størrelsen. D for større ekkolodd, B for mobilholder, ekkoloddgiver montert på rør og mindre ekkolodd.

To stykk RAM-fester på topplokket.

Festet gjennomgående, med store skiver så de ikke skal dra seg gjennom plasten på sikt.
Jeg tok på en god dose Tec7 på boltene som går gjennom lokket, så det blir tilnærmet vanntett også. Hengslene i lokket på Stanley-kassen virker veldig solide, så jeg kan åpen lokket med ekkoloddet på uten at det kjennes ut som alt skal rakne. Men plast er plast, så det er nok lurt å bruke store skiver på alt som er tungt.

Neste steg var kabelgjennomføring i topplokket for strømkabelen til ekkoloddet, igjen brukte jeg Biltemas produkter. Deres vanntette kabelgjennomføringer har jeg gode erfaringer med fra tidligere. Artikkel 25-495 (6mm) passer fint til Lowrance sin strømkabel. Hvordan gjennomføringen fungerer kan du se i detalj i DENNE artikkelen, nå nøyer jeg med noen bilder.

Liten, men viktig.

Akkurat nok plass til de tre gjennomgående boltene som holder gjennomføringen på plass.

Fra undersiden, tett og fint.
Neste steg var hovedstrømsbryteren. Jeg vil ha en bryter for å unngå at det står spenning i kontaktene når kassen ikke er i bruk, men har batteriet tilkoblet, slik som under transport og lagring. Dette gjør også at jeg slipper å koble fra batteriet ved lading, jeg bare slår av hovedstrømsbryteren og kobler til laderen. Med en gjennomgående bryter slik som denne, er den enkel å betjene uten at jeg behøver å åpne lokket.

Med et hulltagningsverktøy på drillen går det fort å lage et perfekt hull, og med en dose Tec7 rundt kombinert med de fire gjennomgående boltene blir det også helt tett. (Uten at det er så veldig viktig når bryteren er på siden av kassen, det er på toppen og i bunnen det må være helt tett.)

Innsiden, dekselet skjuler koblingene.
Uten deksel, godt med plass til mange kabelsko.

Ovenifra (før alle ledninger var festet).

Lett tilgjengelig bryter på baksiden av kassen.

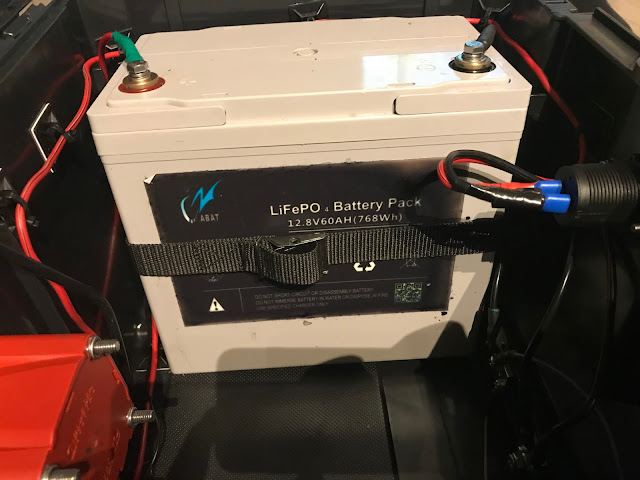

 Neste steg var plassering av batteriet. Som du ser av bildene over satte jeg dette mot kassens ene kortvegg, delvis fordi det passet fint der men også fordi jeg trengte langveggene til henholdsvis hovedstrømsbryter og USB-lader. Montering av batteriet gjorde jeg enkelt, det holdes på plass med en stropp.

Utsiden.

Innsiden.
Siden vi i Team Colibri er glad i å holde oss på nett, og mine Apple-produkter ikke liker kulde, var en USB-lader selvskreven. Her er det verdt å nevne to ting man bør være klar over.

USB-ladere er notoriske støykilder. Så hvis du har en slik i ditt elektriske system og er plaget med støy på ekkoloddet, prøv å koble den fra og se om den kanskje er årsaken til støyen. Min praktiske erfaring her er at det er stor forskjell på de ulike laderne på dette området, noen lager litt støy selv uten mobilen plugget inn, mens andre er støyfrie når IPaden min drar maks med strøm. I skrivende stund har jeg ikke testet den jeg har brukt her skikkelig, men skulle den vise seg å være en støykilde er det enkelt å skifte den ut. (Her har jeg ikke brukt Tec7).

Ting nummer to å ha i bakhodet er ladestrømmen. De aller fleste USB-ladere der ute oppgir TOTAL ladestrøm, det vil si summen av de to portene laderen typisk har. I dette tilfellet er det 3,1A. Dersom jeg plugger inn to dingser til lading, vil den ene få 2,1A mens den andre bare får 1A. 1A er for lite for de fleste moderne smarttelefoner til å lade mens de er i bruk, som et eksempel skal min IPad Mini ha 2,1A for å lade samtidig som den er i bruk og helst 2,4A for maksimal lading. Får de mindre strøm forlenger du for all del driftstiden kontra å ikke ha lading i det hele tatt, men de vil gå i svart før eller siden.

Et bedre alternativ enn den laderen jeg har nå, hadde vært å bruke en av Scanstruts ladere. Fristelsen var stor sist jeg var innom SeaSea, men prislappen på de gjorde at jeg satset på en eBay-utgave denne gangen. Skulle jeg få problemer med den jeg har her, vil veien tilbake til SeaSea og Scanstrut bli kort. Min test av den ene av Scanstruts to modeller kan du lese i DENNE artikkelen.

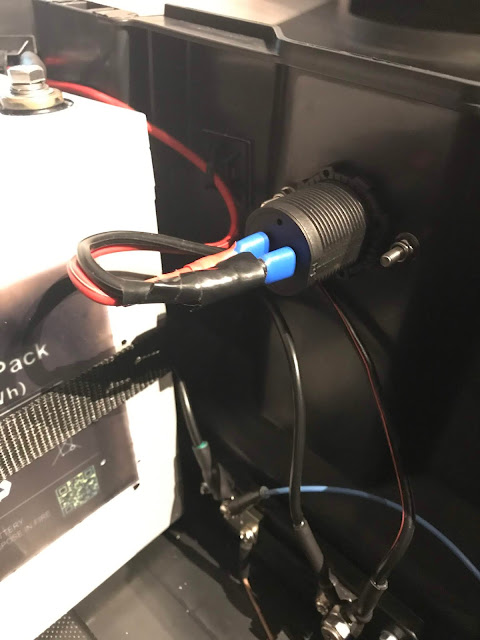

Dobbel USB-lader.

Sett fra innsiden.
Neste dings for montering var også fra eBay, nemlig batteriovervåkningen. Det lille LiFePo4-batteriet mitt har riktignok Blåtann forbundet med sin BMS (BMS = Battery Managment System) så med det batteriet i bruk har jeg full kontroll via app på mobilen. Du kan lese mer om TopBand-batteriet mitt i DENNE artikkelen. Men det større Skanbatt-batteriet mitt har ingen slik luksus med sin BMS, og da er det greit å ha kontroll på både strøm (A) og spenning (V).

Siden displayet til batteriovervåkningen er rektangulært måtte dette skjæres til, noe som gikk rimelig greit med en tapetkniv og litt tålmodighet.

Ferdig hull, klar for montering.
Jeg har en liknende variant også i den lille portable kassen min (1.0) men varianten jeg bruker her har litt mer informasjon i selve displayet.

Batteriovervåkning (her uten belastning).
 Etter diverse testing var den klar for å limes fast, da oppdaget jeg at jeg var tom for sort Tec7 men tenkte at det sikkert gikk fint med hvitt. Sånn i retroperspektiv kan vi nok enes om at jeg tenkte feil...

Etter liming.
Men pytt sann, dette er en bruksgjenstand og skal ikke stilles ut. Tett ble det i det minste.

Siden jeg har en Garmin Gpsmap 8410xsv til låns om dagen, lagde jeg en egen gjennomføring til strømkabelen for denne også.

Gjennomføring nummer to til Garmin.

Når den leveres tilbake erstatter jeg bare gummipakningen i gjennomføringen med en pakning uten hull for å sikre at gjennomføringen er tett også uten kabelen i. Den tette gjennomføringen er en rest jeg hadde fra Scanstruts kabelgjennomføring, den følger dessverre ikke med i Biltemas tilsvarende. Om det er den detaljen som gjør at Scanstruts gjennomføringer er 3-4 ganger dyrere enn Biltema er uvisst, de er ellers svært like.

Et produkt som virkelig kommer til nytte under slike elektronikkprosjekter er Biltemas krympeslange med lim. Denne koster litt mer enn krympeslange uten lim, men det er den verdt. Den krymper mye, beholder en viss fleksibilitet etter krympingen, og med limet er du sikret en vanntett kobling.

6 og 8 millimeter er mest anvendelig i dette tilfellet, men det skader ikke å ha 5 og 10 mm på lager heller.

Biltemas krympeslange med lim.

Med disse ligger alt til rette for fine, jevne og vanntette overganger som tåler en trøkk:

Blir så fint atte.
Jeg legger som regel elektrikertape utenpå krympeslangen igjen. Dette er rett og slett for å lett huske hva som er positiv (rød) og negativ (sort) leder av ledningene, spesielt når jeg bruker ledninger i andre farger enn sort eller rød.

Ledningene inne i kassen sikres med strips (kabelbånd) og festeplater for strips. Igjen har jeg brukt Biltemas variant (art 61-748) men jeg har tidligere brukt Clas Ohlson sin og den har holdt i årevis så lenge flaten man fester den på er jevn og fettfri. Jeg har til og med brukt disse under vannlinjen på akterspeilet av båten min, og de sitter som støpt.

Biltemas monteringsplater for buntbånd.
Rett og slett genialt for å enkelt og uten å skru fast noe få orden i ledningsjungelen. Orden i ledningene ser ikke bare proft ut, det gjør også at risikoen for å hekte fast noe og dermed rive av en ledning eller kobling blir mindre. Med det lille batteriet i kassen oppbevarer jeg både HDSen og ekkoloddgiveren i kassen, og da er det fort gjort at ting hekter seg fast i hverandre.

Øvrig verktøy og utstyr brukt var en batteridrill og diverse borr, fastnøkler, skrutrekkere, tapetkniv, hulltagningsverktøy, elektrikertape i ulike farger, crimptang med kabelstripper, avbiter og et utvalg ledninger i ymse dimensjoner.


Lowrance HDS Gen 3 portabelt.
I praksis med LiveScope


PS.
Lowrance sin ekkoloddgiver for isfiske heter PTI-WBL, og er tilgjengelig med to ulike plugger. Artikkel 000-0106-94 har den tradisjonelle blå pluggen, ofte kalt 7-pin selv om den i dette tilfellet bare har 3. Artikkel 000-14889-001 har den sorte xSonic-pluggen, ofte kalt 9-pin selv om den også bare har tre pinner på isfiskegiveren. Du finner vår oversikt over ulike Lowrance-givere HER. Skulle du ha den ene men trenge den andre, så les DENNE artikkelen om adaptere.
