Lithiumsbatteri til Blikkboksen

Undertegnede har brukt blybaserte batterier i alle år, nå er det på tide å ta steget over på ny teknologi. Jeg har kjøpt et for bruk i jolla mi ("Blikkboksen").

Gylling Teknikk AS har tatt inn en serie batterier fra østen ved navn Topband Lilon, dette er lithiumsbatterier av typen LiFePO4, med en artig liten vri. TopBand er batterimerket til en av de større fabrikantene av slike batterier i Kina og de lager også BMS (monitorsystemet som kreves i slike batterier så det ikke skal si BANG) for andre merker.
Topband batteri



Gylling har tatt inn to 12V-batterier her, som igjen finnes med og uten blåtann (Bluetooth). 20A og 100A. De oppgis å skulle tåle 2500 sykler, og via appen kan man se diverse informasjon, inkludert antall sykler. 2500 sykler tilsier at jeg har batteri resten av livet, men vi får se hva som skjer i praksis. Tidligere erfaringer fra blybaserte batterier tyder på at selv om jeg stort sett passer godt på batteriene mine, så er jeg heldig hvis jeg får stort mer enn noen hundre sykluser fra de. Det er dog en helt annen batteriteknologi, så jeg har egentlig ikke noen forutsetning for å si om Topbands informasjon virker fornuftig. Spør meg igjen om 20 år eller så... Se LINKEN for Gyllings informasjon.

Uansett resultat er dette for min egen del noe av det som står på årets test-liste som jeg er mest spent på. Jeg burde ha testet denne batteriteknologien i båten for lengst, men andre ting har blitt prioritert. Noe av grunnen er kostnaden, kjøp av slike batterier gir vakuum på kontoen. Gylling opererer med en veiledende pris på dette batteriet på hele 3.600,- og det på et batteri på bare 20A.

Men tilbake til testkanditaten. Min tommestokk sier at batteriet er 17,8 cm langt, 7,5 cm bredt og 16,7 cm høyt. Toppen på polene er høyeste punkt, et par millimeter over toppen ellers. Akkurat der skal Topband få et lite minus i margen. Minuset er lite fordi det er svært vanlig at polene er batteriets høyeste punkt, og fordi de stikker så lite opp som de gjør. Men uansett et minus fordi dette gjør at det er lettere å kortslutte batteriet enn dersom polene hadde vært lavere. Dette batteriet er lite, både i vekt, fysiske mål og ampere, men oppgis å kunne levere hele 20 ampere strøm. Det vil si umiddelbart 20 ampere, og det er MYE. Mister du en skiftenøkkel over batteriet så den kommer borti begge polene samtidig vil du sannsynligvis få et aldri så lite fyrverkeri. Jeg har ingen planer om å teste akkurat det dog.

Allerede ved første opplading ble jeg imponert. En ting er å lese spesifikasjoner, det har jeg lang trening i, men å sitte å se på at et batteri oppfører seg som dette under lading er rett og slett imponerende for en elektronikknerd. Batteriet oppgis å kunne ta 30A ladestrøm, mens 20Ah oppgis som maksimal utladning. Første gang jeg lader batteriet startet jeg med en lader som gir 10% av batteriets kapasitet, akkurat slik man skal gjøre med blybaserte batterier. Jeg fulgte med på ladingen både via appen til batteriet, monitoren på laderen og et multimeter. Batteriet tok de stusselige amperene på strak arm. Her to skjermbilder tatt få sekunder etter at jeg satte på laderen første gang:
Basic info

Bildet over viser ladestrøm til venstre og batteriets totale kapasitet til høyre. Under volt ser du en status, i dette tilfellet "Charging" og nederst til høyre en kort "helsestatus" for batteriet. Den halve sirkelen midt på er batteriets kapasitet kontra full lading, i dette tilfellet er batteriet på 49%. SOC er en forkortelse for "State of charge". Den sirkelen kan du sammenlikne med bensinmåleren i bilen, den sier noe om hva du har å gå på.

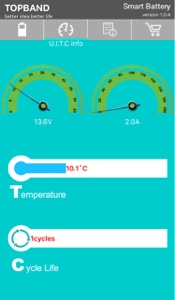

Bildet under viser neste flik, "U.I.TC info". Hva UITC står for har jeg ikke funnet ut av, men her ser du i det minste spenningen (13,6V), ladestrømmen i bruk (2A), batteriets temperatur (10,1C) og antall sykluser batteriet har vært igjennom (1).
Mer informasjon

Informasjonen i skjermbildene over stemte 100% med laderen og multimeteret. Informasjonen kommer fra batteriets BMS (BMS-Battery managment system) så det skulle bare mangle at den var korrekt. Som elektronikknerd må jeg si at jeg digger muligheten for å få dette opp på mobilen, og som gjerrigknark digger jeg at det betyr at jeg ikke behøver å bruke et eget system for batteriovervåking. Siden jeg også er lat, digger jeg at det sparer meg for å koble opp et batteriovervåkingsssytem og. Mye digg der med andre ord.

Selve blåtann-signalet er ikke særlig sterkt, praktisk rekkevidde ser ut til å være rundt 15 meter. Men det holder i praksis, og er sterkt nok til at jeg kan sitte i stua og sjekke batteristatusen på batteriet i kjelleren. (I et trehus vel å merke.)

Vær obs på at denne typen batterier MÅ lades med egnet lader. Du kan bruke en lader for vanlige bly/syre-batterier (eller AGM), men ikke lader beregnet for Gel-batterier. Vær litt obs på at noen ladere har elektronikk som ikke vil lade batterier som har gått under en gitt spenning, har du en slik lader må du kunne slå av den funksjonen siden dette batteriet har en BMS som gjør at batteriladeren kan oppfatte at batteriet har 0V siden BMSen nettopp kutter strømmen dersom batteriet er tilnærmet tomt. Pass også på god lufting ved lading, siden denne typen batterier kan lades hardt blir laderen din sannsynligvis varm.

Vi kommer tilbake med erfaringer når batteriet har fått skikkelig brukstid. Ikke minst er planen å teste litt hvor lang driftstid man får i praksis med ulik elektronikk.

Alternativer.

Alternativ Energi AS har et litt større alternativ med innebygget BMS som både er velprøvd og relativt billig:
http://www.alternativenergi.no/heter_12volt_-_32ah_lithium_batteri_med_innebygd_bms.html
Det var dette batteriet jeg hadde på handlelisten opprinnelig, men jeg ble såpass fristet av Topbands blåtannfunksjoner at fornuften som tilser mest ampere for kronene ble overstyrt til "mest morro" for pengene.

Litt på siden fant jeg en annen leverandør som er mye billigere enn Gylling:
https://batterionline.no/topband-lithium-batteri-12v-20ah-med-bluetooth-4

EDIT.

Takket være en mail fra Fredrik fikk vi oppklart hva UITC Info står for.

  • U - elektrisk spenning (volt)
  • I - elektrisk strøm (ampere)
  • T - temperatur
  • C - cycle life (sykler)
Det burde jeg egentlig skjønt selv...
